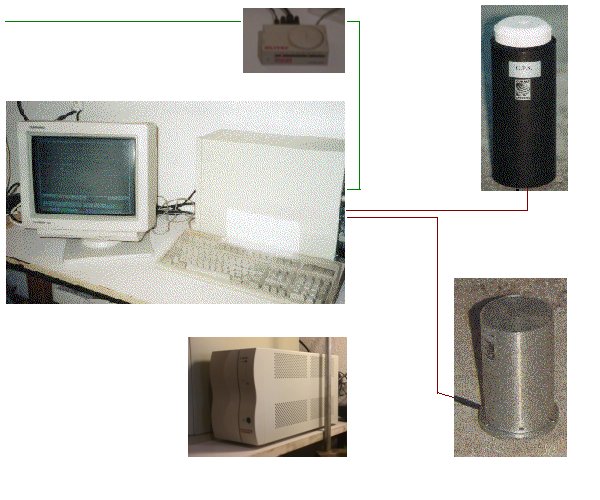

Le réseau est constitué de 5 stations dont 4 à capteurs 3 composantes et une à capteur 1 composante.
Chaque station est reliée par une ligne téléphonique au serveur qui se trouve dans les bâtiments du CNRS.
L'enregistrement se fait
en continu par les 5 stations. L'autonomie des disques durs autorise des enregistrements
sur une vingtaine de jours. Puis les données les plus ancienne sont écrasées
et remplacées par des nouvelles. Il y a donc un délai de 20 jours
pour récupérer des informations enregistrées.
chaque nuit, les données sont rapatriées vers le serveur régional.
Parallèlement 4 catalogues de séismes sont téléchargés chaque jour :
Ces catalogues contiennent une liste des séismes enregistrés par chaque réseau sismique.
Un catalogue "aster06
du jour" est créé à partir de cette collection de
données (il est appelé cata_séisme).
A partir de ce catalogue, est éditée une liste de requêtes
(= résumé-requêtes) qui permettra au serveur d'interroger
les 5 stations sur des événements produits dans la journée
qui précède et qui sont susceptibles d'avoir été
enregistrés par les stations scolaires.
A partir de ces résumés-requêtes, une base de données a été créée et augmente chque jour. Tous les enregistrements utilisent le format *.SAC (SAC-SUN). Un fichier est créé pour chaque direction de l'espace.
Pour chaque événement enregistré il y a 3 types de fichiers *.sac créés :
La taille des enregistrements varie de quelques secondes à quelques minutes pour les séismes locaux à quelques heures pour les téléséismes.
Les fichiers créés sont de type :
année.mois.jour-heures.minutes.secondes.nomdelastation.typede compression.-composante.SAC.
exemple : 2000.04.03-23.32.25.CIV.BH-Z.SAC
ceci signifie que le séisme s'est produit le 03 avril 2000 à 23
heures 32 minutes et 25 secondes.
L'enregistrement est celui de la station du CIV.
Le fichier est de type BH donc données "brutes".
Z = composante verticale (E = Est-Ouest ; N = Nord-Sud)

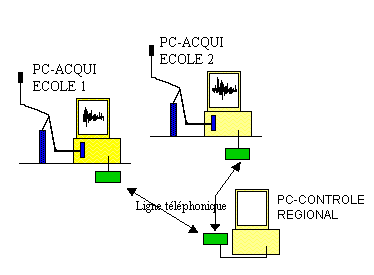

Les données enregistrées par le réseau aster06 sont transmises au centre de contrôle régional par l'intermédiaire d'une ligne téléphonique.
La publication des données du centre de contrôle vers le serveur web http://aster.unice.fr se fait par FTP.
L'utilisateur final (élève, enseignant) peut utiliser les données soit par HTTP, soit pas FTP (plutôt réservé à l'enseignant)
Se connecter au site http://aster.unice.fr.
Il est possible de travailler en ligne en choisissant le sous-menu "accès aux données". Trois options sont disponibles :
Pour travailler hors connexion, il est possible de télécharger un fichier *.zip pour chaque séisme présenté. Il contient les données brutes des stations du réseau qui l'ont enregistré. Les données sont exploitables après avoir décompressé les fichiers.
Les fichiers *.sac peuvent être lu avec le logiciel SEISVIEWER (logiciel en java-script qui se charge en ligne est permet de lire le fichier *.sac sélectionné mais l'impression de la trace n'est possible qu'en étant hors-ligne) ou SISMOLOG pour Windows.
Ces données seront surtout utile à l'enseignant en quête d'information sur la sismicité. Les données doivent être "épurée" avant de les utiliser avec des élèves.
Se connecter au site ftp://aster.unice.fr.
Le répertoire contient 5 répertoires dont 2 seront utiles à l'enseignant :
remarque : les valeurs de profondeurs de 10 & 33 km correspondent à des messages d'erreurs (profondeurs non connues)
Logiciel développé par A. Lomax, UMR Géosciences Azur, Valbonne.
Il permet d'analyser des sismogrammes de la base de données Aster06. L e travail se fait soit connecté à Internet, soit en local après avoir téléchargé les données.
Logiciel développé par A. Lomax, UMR Géosciences Azur, Valbonne.
Il permet d'explorer, de visualiser et d'analyser rapidement les événements les plus récents dans la base de données Aster06, via le réseau Internet .
document original de A. Lomax sur http://geoazur.unice.fr/PERSO/lomax/QuakeExplorer/
